Tuto plan et montage pied de lampe

Etape 1

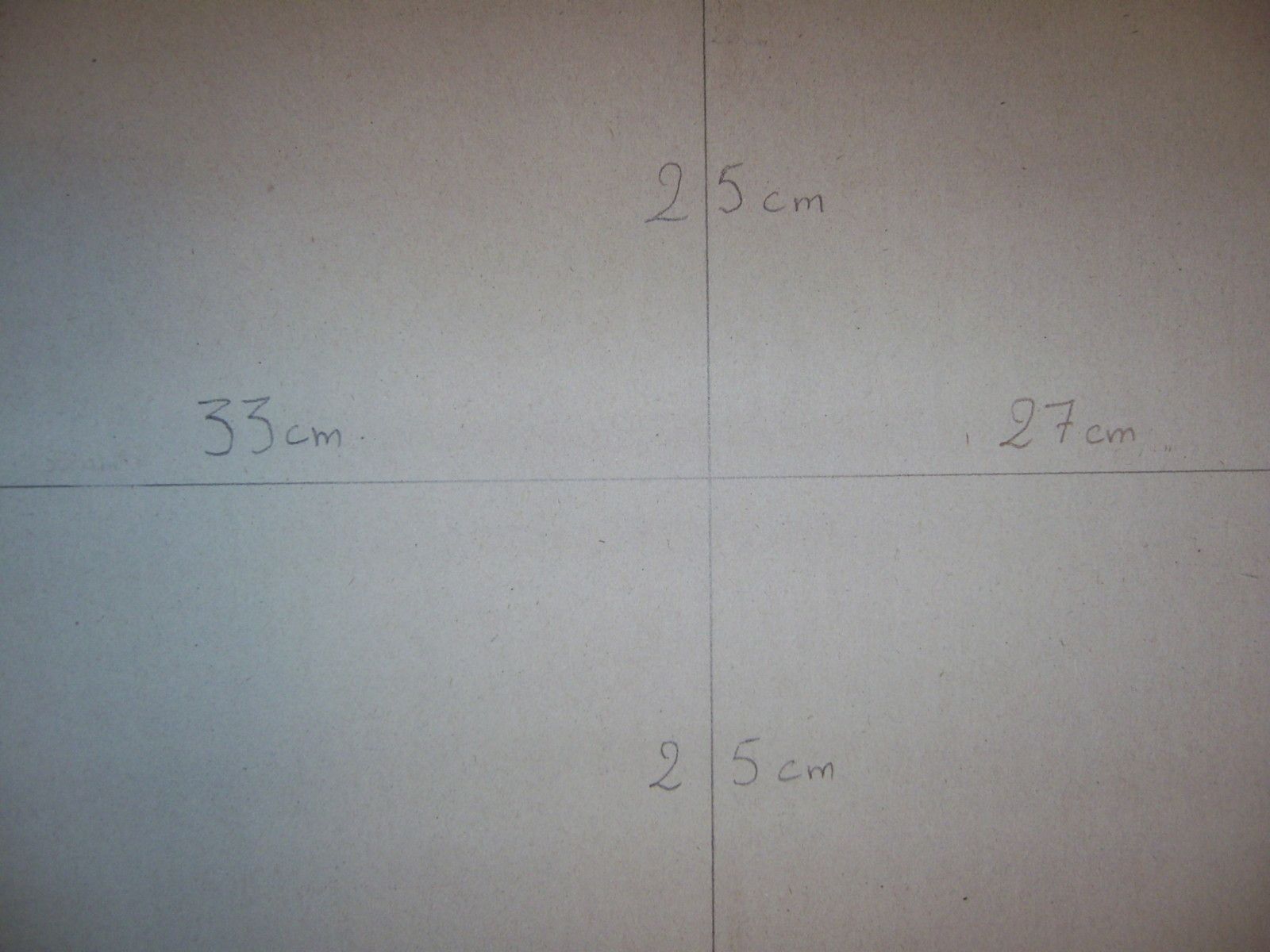

Sur la feuille de carton 60cm par 50cm réaliser deux droites qui nous donneront le centre de la construction du plan voir photo


Etape 2

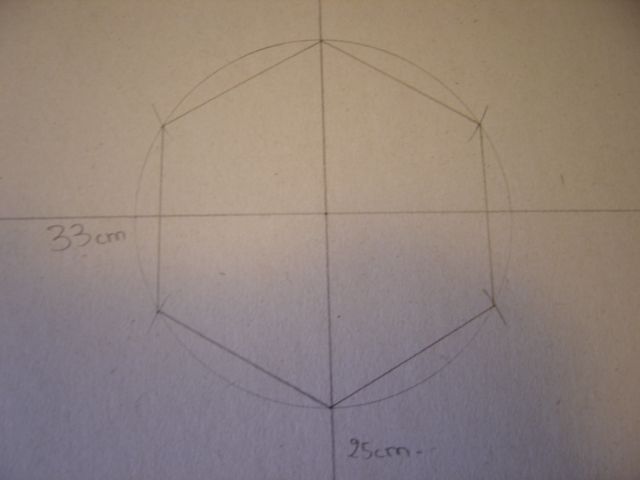

Tracer un cercle de 5cm de rayon sur ce centre.Construire le polygone plus précisément un hexagone dans le cercle de cette façon
en conservant l'écartement du compas soit 5cm.

Reporter 6 fois l'écartement du compas sur le périmètre du cercle en faisant attention à respecter le sens, soit la pointe du compas piquée à l'intersection du périmètre et de l'axe marqué 25cm.
Tracer le polygone en rejoignant ces points.

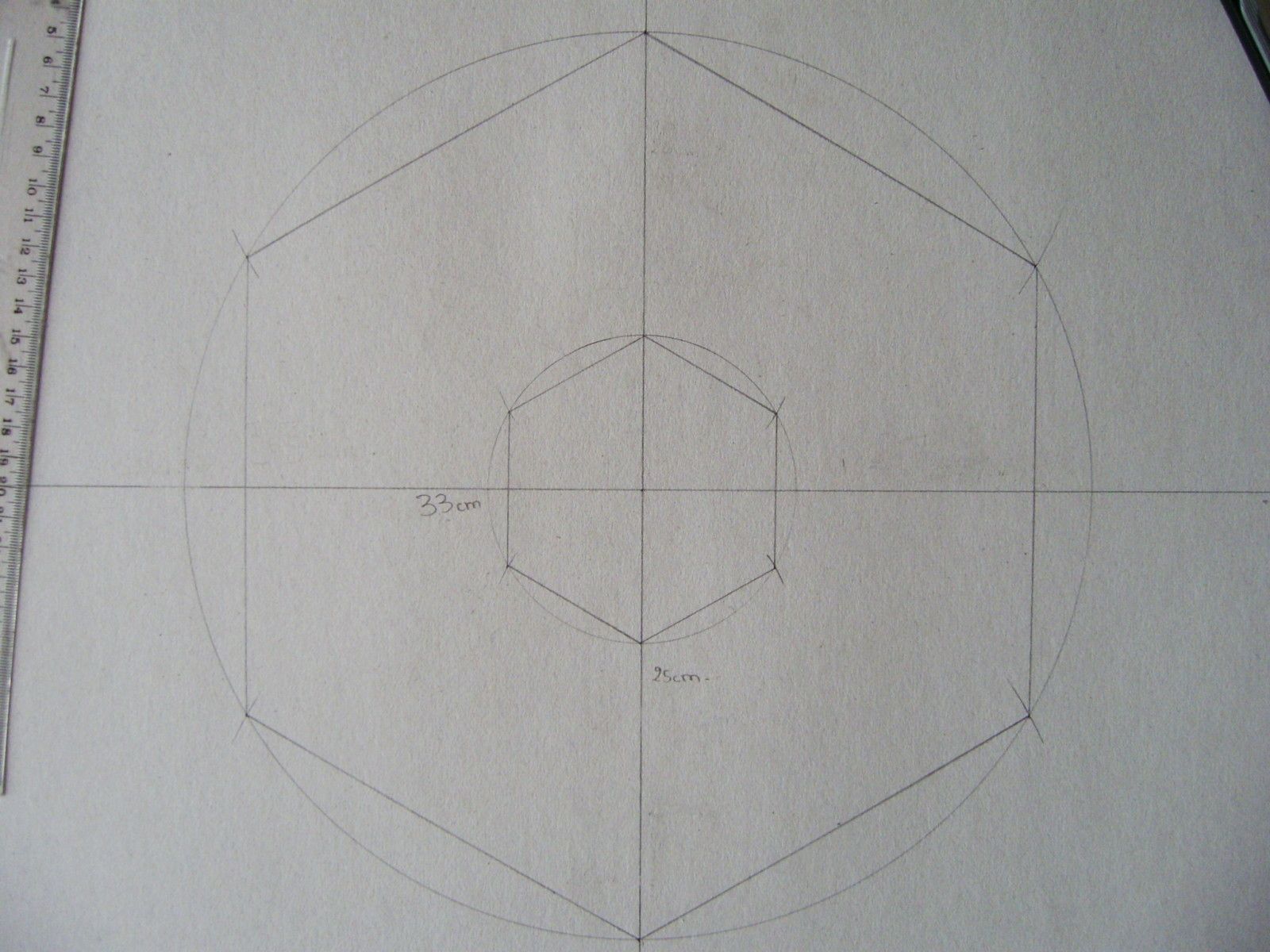

Tracer un second cercle, de même centre, mais de 15cm de rayon et réalliser un polygone de la même façon que précédemment mais avec bien sûr une ouverture de compas de 15cm




Etape 3
Une fois votre grand hexagone dessiné, tracer au compas deux marques sur chaque angle avec une ouverture de compas de 1,5cm .
 Tracer ensuite en rouge  la ligne de coupe.
Répéter pour chaque angle soit 6 fois







Pour la suite je ne prendrai qu'une vue sommaire qui sera à répéter pour les 6 côtés, celà va de soi.
Etape 4

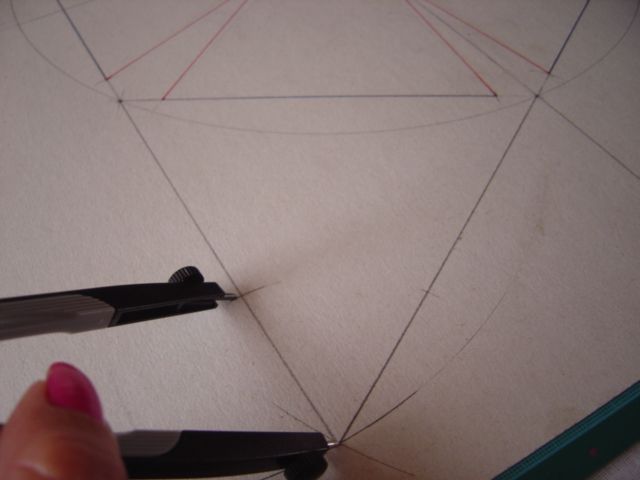

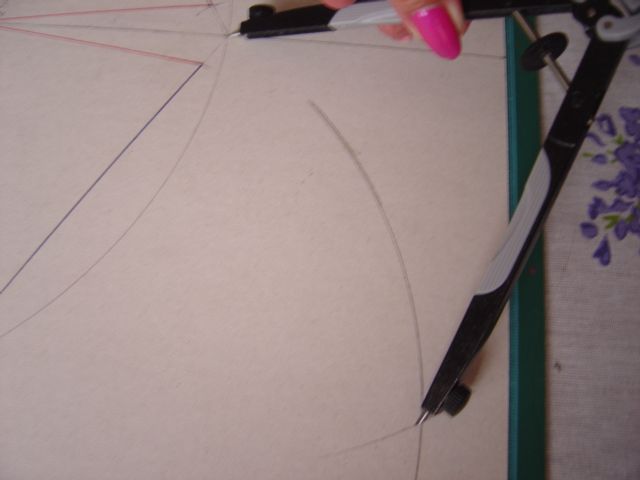

Réaliser une symétrie. Avec le compas ouvert à 15cm procéder comme sur la photo








Tracer.
Prendre ensuite une ouverture de compas de 5cm

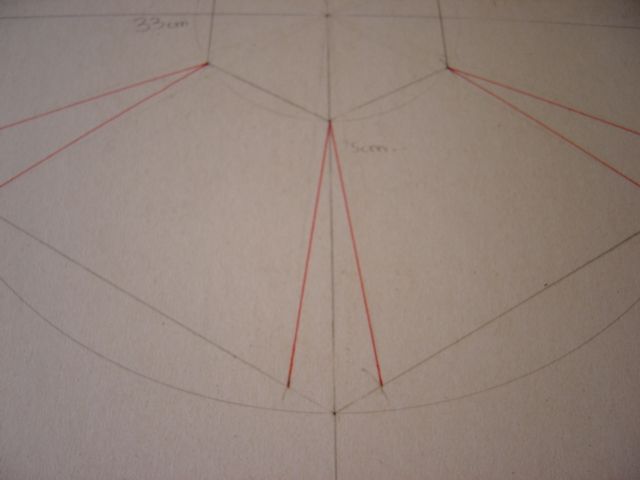

 tracer un petit triangle ainsi.


 .

Il faut obtenir cette figure, passer en rouge les traits de coupe, à répéter pour tous les côtés.
 .

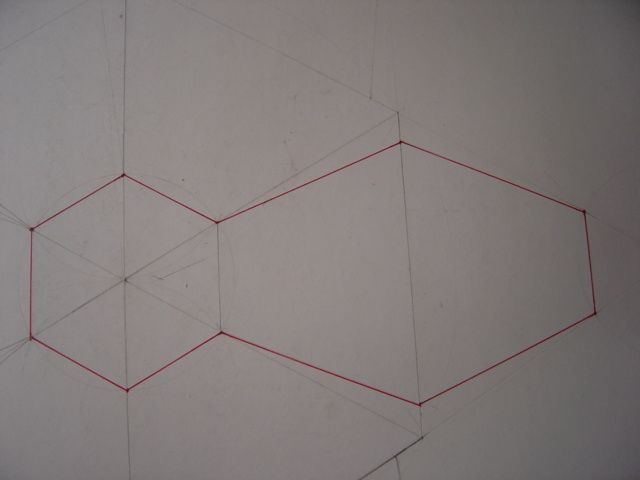

Il faut maintenant construire le dernier hexagone comme suit,

Tracer en rouge les traits de coupe et en vert les traits d'incision, pliure.



Votre plan est terminé. Bravo!
Réaliser la même opération pour la carte à buller, la cartonnette ou les emballages de récupération, pour ces derniers il faudra procéder en plusieurs étapes à cause de leur taille.

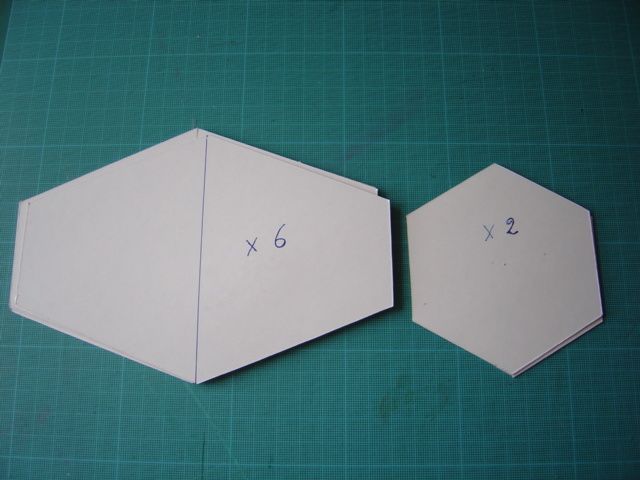

On obtient après coupe 8 pièces en carton fin et 1 pièce en carton d'épaisseur 3,5 à 4mm . Il va falloir inciser les lignes vertes sur le carton épais pour pouvoir plier et commencer le montage, petite précision, pour faciliter le montage il est préférable de séparer le petit hexagone de gauche de l'ensemble, donc couper sur le trait vert ...à suivre.




Voilà nous sommes partis pour le montage.
Il vous faut: vos feuilles de papier décoré, des colles, bois vinylique et scotch gel, du ruban kraft gommé ou des bandes de papier kraft, un pinceau brosse, des ciseaux, des pinces de serrage ou pinces à linge, un kit douille fil et interrupteur, un galet ou caillou.
Percer un trou de 6mm sur l'ensemble cartonnette et carton fort

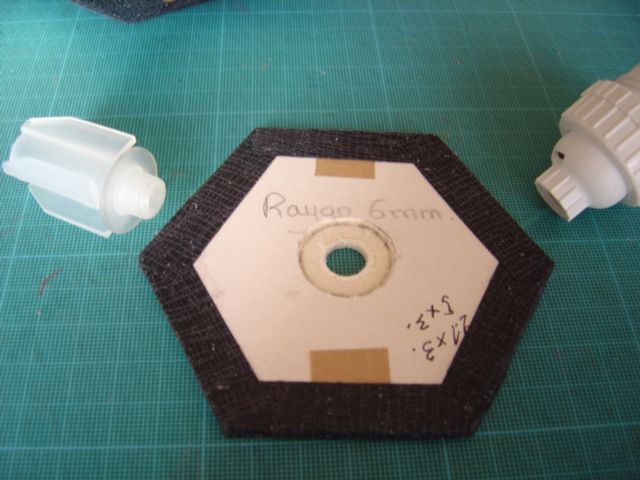

Désépaissir le carton fort en fonction du diamètre de la fixation de la douille ici 12mm

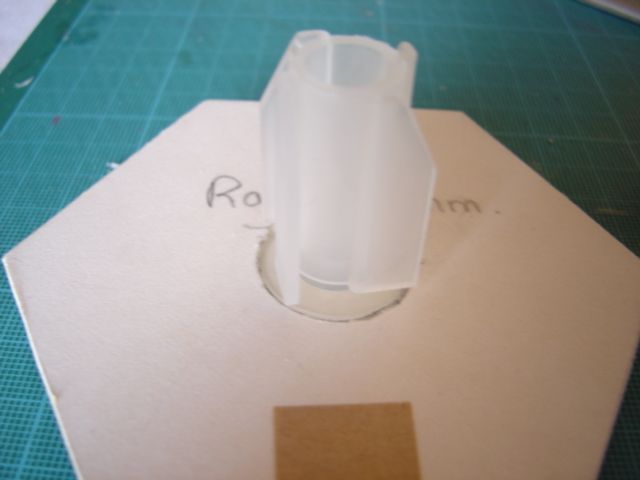

Insérer la douille pour essai .


Couper une bande de papier décor uni et la coller à cheval sur les six côtés
Cranter dans les angles pour tourner

Habiller la cartonnette perforée
 rentrer les bords du papier par pliage et collage

Après séchage sous presse
Monter le tout sur la douille

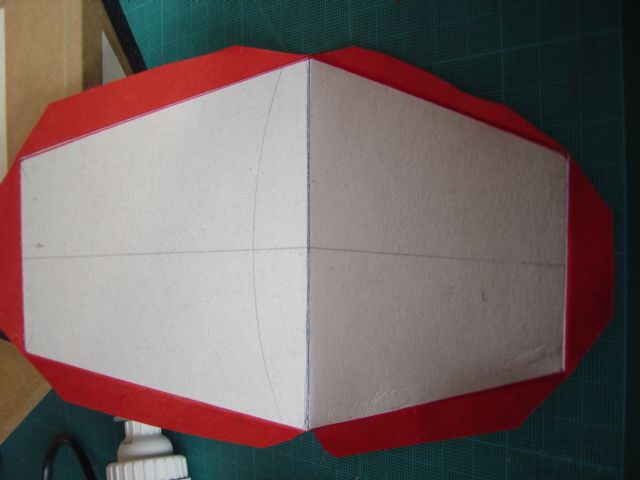

Habiller et plier les cartonnettes, les mettre sous presse


Encoller les arêtes avec la colle scotch gel
 ou pistolet à colle pour ceux qui en ont un.

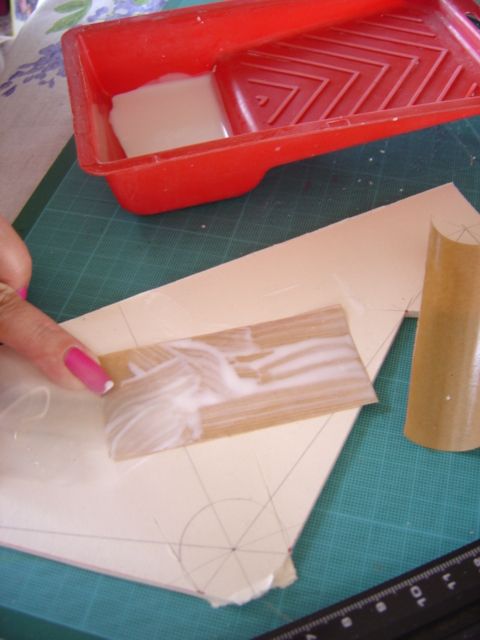

Renforcer le collage avec des bandes de kraft
enduites de colle à bois et ça à l'intérieur
et l'extérieur tant que ça reste possible.
Ceci fera la solidité de votre montage

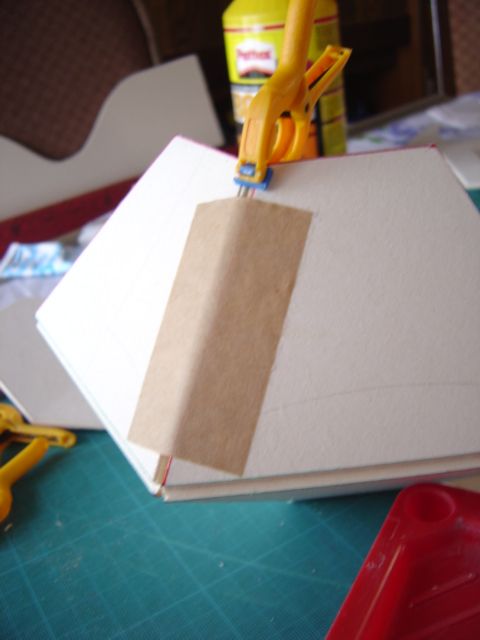

Maintenir le tout avec quelques pinces
prendre dans la pince le papier (conseil)






Couper des bandes de 3cm de largeur dans le papier uni
Coller et cranter si besoin


Procéder ainsi pour toutes les grandes arêtes

Ainsi que pour le dessous de la lampe
Couper des petits morceaux pour cacher la structure


Coller la cartonnette habillée sur le dessous
utiliser de la colle à bois rapide


Coller maintenant comme sur la photo
la grande cartonnette mais seulement le côté dessous
 soit la moitié

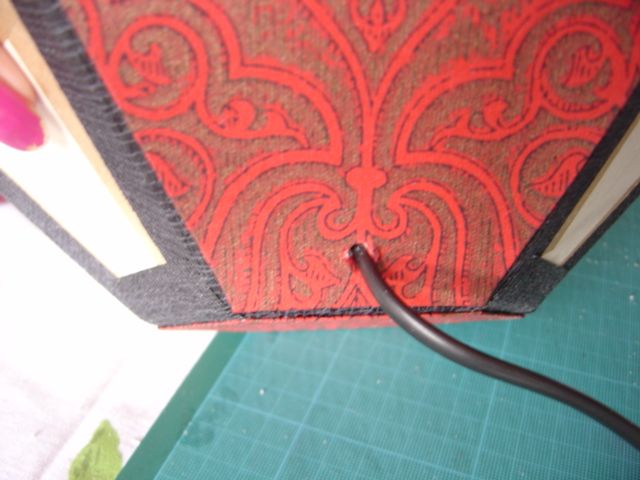

Percer un trou pour faire passer le fil
avec la pointe des ciseaux
 ou mieux un petit foret

Voilà chose faite

Il faut maintenant coller un galet moyen
ou un caillou à l'intérieur, au fonds du pied de lampe
ceci pour la stabiliser, colle scotch gel
Après avoir fait le branchement électrique


Coller l'ensemble douille sur la structure avec la colle scotch gel
mettre un gros verre pour presser sur l'ensemble



Coller des petites de bandes de papier uni sous la cartonnette
pour assembler la partie douille au corps de la structure.
Terminer le collage de la cartonnette
Coller ensuite toutes les faces avec la colle vinylique
sur les cartonnettes, retirer tout de suite les éventuelles coulures de colle.



Vous avez terminé bravo!!!!!! et moi aussi !


Bizzz à bientôt
envoyez vos photos de réalisation sur mon email
je me ferai un plaisir de les mettre sur une page de mon blog
